一文带您了解南昌矿机3YKR3675圆振动筛

2022.08.02

       作为国家行业标准《JB/T 6388-2004 YKR型圆振动筛》 的负责起草人,南昌矿机结合多年筛分机在金属矿山、石料等工况应用经验,研发出2YKR3675、3YKR3675圆振动筛,设备至今已得到十余年实际应用,广泛适用于石料、冶金、金属矿山、煤炭等各类大规模生产筛分工况。本文将重点介绍南昌矿机3YKR3675圆振动筛。



产品创新点

       高效筛分

       3YKR3675圆振动筛采用先进的块偏心式激振器,可确保筛机核心部件稳定运行,选用2个45KW电机强迫同步,为筛分机提供强有力的动力保障,振动强度达5G。

相比于其他同类型设备,筛分效率提高5%左右,处理量大,筛分效率高。



       运行稳定

       激振器采用外置式块偏心结构,每块侧板的激振器引起的合力通过侧板厚度中心,侧板只受拉压力,不受弯矩,侧板和筛箱受力状况大为改善。

       筛机支撑采用橡胶弹簧隔振,其内阻尼较大,过共振区平稳、噪音低、对地基动负荷小,起、停机平稳过渡。



       频率可调

       YKR圆振动筛电机通过传动轴承座与激振器联接,由过渡传动座驱动主机振动,避免电机参振,电机的寿命得到保证,同时可通过更换皮带轮调节振动筛频率,方便快捷。



       防堵耐磨

       配备MDI型防堵耐磨筛网,筛网为独特配方的聚氨酯材质,硬度可调,使得筛网耐磨性高的同时弹性极好,筛网寿命得到保证,并有效避免黏湿物料堵孔糊孔,防堵效果好,筛分效率高。

       筛网采用卡槽式安装方式,拆装简单快捷。筛网尺寸精度高,安装后筛网之间严丝合缝,避免卡料漏料情况。



       牢固环保

       横梁采用嵌入式管梁焊接工艺,焊接牢固,焊后退火处理,消除内应力。

       侧板采用Q245R锅炉钢,衬板等采用聚氨酯材质,耐磨,重量轻,易更换。

       配备防尘罩可实现设备全密封;可配变频控制柜,针对具体工况对设备频率进行调节。



所获专利

01振动筛支承筋轨座

专利号:ZL201921271678.8



02 YKR/ZKR型振动筛二次隔振架

专利号:ZL201420389366.8



03振动筛变截面筛网轨座和筛网组合结构

专利号:ZL201820784631.0



04一种双润滑通道轴承座

专利号:ZL201822051105.6



05一种入料和排料结构与支撑筋直接连接的筛框

专利号:ZL201822188529.7



06一种筛分机试车通用型支撑梁锁紧装置

专利号:ZL202022290305.4



07一种可调节偏摆的偏心块

专利号:ZL202120221553.5



部分应用项目

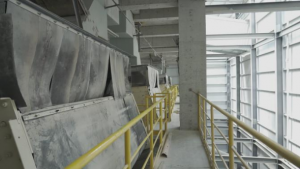

广东某花岗岩项目

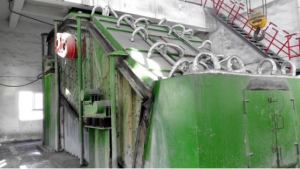

河南某硬质石灰石项目



       此外,同为南昌矿机王牌产品的2YKR3675圆振动筛也得到了市场的广泛认可,适用于金属矿山、石料等多种工况。

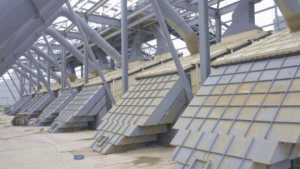

攀枝花某铁矿项目

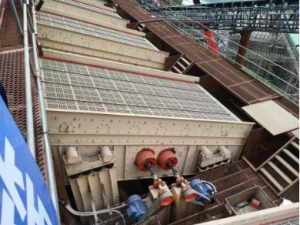

山西某铜矿项目



陕西某石灰岩项目

(刘晓寒)
