立轴冲击式破碎机属于新一代工艺成熟、质量可靠的制砂设备,相比之前的锤式破碎机、对辊破碎机等设备有着出砂率高、成品粒型好的特点。

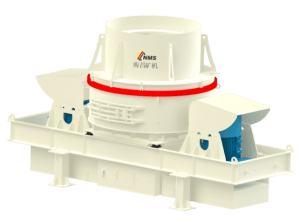

2006年,南昌矿机研制的VS1500立轴冲击式破碎机面世,其主电机功率为2*200kW-2*315kW,最大给矿粒度为60mm。十余年来,设备广泛应用于石料生产中细粒级骨料的整形和人工砂制造,金属和非金属矿山替代传统挤压式破碎机的细碎作业,和水泥生产碎磨流程中的预磨作业、再生利用行业中的玻璃粉碎等领域。
01 多重优点
◆瀑布溢料破碎腔
设备拥有瀑布溢料破碎腔,独特设计的料流路径,使“石打石”和“石打铁”破碎能满足制砂、整形、制粉等不同工况要求,同时保证能耗低、磨损小、产量高。
◆对中入料专利设计
(专利号:ZL201711137024.1)
入料口大小可调节,保证物料处于积满入料状态,空气进入少,粉尘少,物料不直接冲击转子,运行平稳。无论开口大小,确保入料始终对准转子体中心,大大改善偏向入料时产生的振动,运行更平稳。合理的使用溢流给料,可轻松实现所需的产品级配,提高设备的产能。
◆创新三循环封尘专利系统
(专利号:ZL200720125698.5)
能引导向上、向下喷射的粉尘气流在破碎机内形成内部循环,更好地防止粉尘空气溢出,有效消除破碎机工作时粉尘的发散。
◆深腔型三通道转子
深腔型转子通过能力大,耐磨件少,通用性强,更换方便。
◆两种破碎腔可互换
“石打石”腔和“石打铁”腔可快捷更换,适应更多工艺、工况。中开门结构便于随时观察腔内工作情况及更换耐磨件。
◆多重安全保护
润滑充分,强制散热、过滤,具有漏油、少油、过热等多重安全保护,与启动柜联锁启动,无需日常维护。采用进口软启动器,监控电机、润滑站,具备油温实时显示、过热保护、振动保护等功能。
02 多项专利
1、《立轴式冲击破碎机溢流斜道》
专利号:ZL201820783937.4
2、《立轴式冲击破碎机设上部入料口自动调节方法》
专利号:ZL201711137024.1
3、《一种立轴破碎机液压站压力表接头》
专利号:ZL202120177864.6
4、《立轴式冲击破碎机电机架》
专利号:ZL201630288831.3
5、《立轴式冲击破碎机中部回风道》
专利号:ZL200720125698.5
03 实践中改良
1、转子体加大并增加防护,使得设备处理能力增加,转子体使用寿命延长;
2、下部增加防护,防止机体磨损;
3、上部开启、双向推拉门调节、溢料门调节、三角带张紧调节均增加液压调节方式可选;
4、振动传感器由开关量改为模拟量,可实时反映设备振动值;
5、升级智能控制,实现ABB软启、PLC控制、触摸屏操作,实时监控设备温度、振动、油量等。
04 多处应用

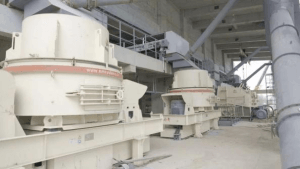

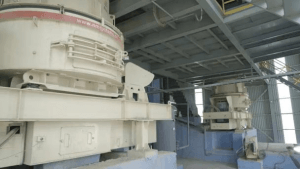

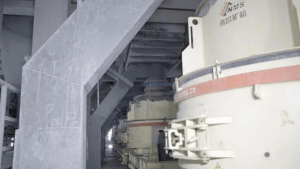

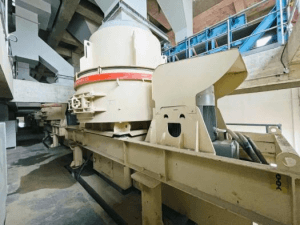

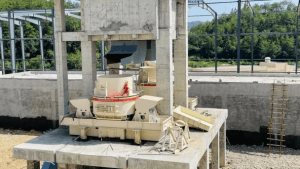

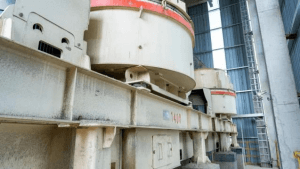

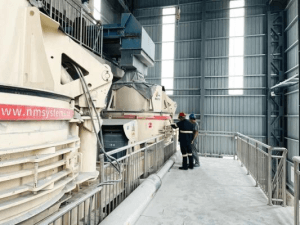

南昌矿机VS1500立轴破自面世以来,凭借着稳定的设备性能赢得了无数客户的认可。
青海1000万吨/年绿色建材项目
江西500万吨/年砂石骨料项目
福建500吨/小时机制砂石项目
河南焦作2500吨/小时砂石骨料项目
河南禹州1000吨/小时砂石骨料项目
河南确山3000吨/小时砂石骨料项目
河南宜阳1000万吨/年砂石骨料项目
河南洛宁300万吨/年矿山固废综合利用项目
(刘晓寒)
