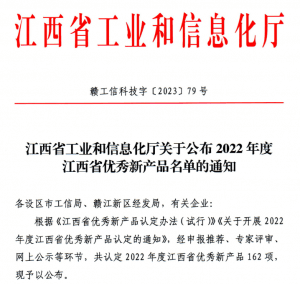

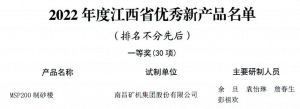

近日,江西省工业和信息化厅发布《关于公布2022年度江西省优秀新产品名单的通知》,其中,南矿集团开发的MSP200制砂楼荣获2022年度江西省优秀新产品一等奖。
针对传统机制砂生产过程中出现的成砂率低、成粉率高、砂石级配不合理、粉尘污染等问题,南矿集团通过多年来对制砂楼技术的研究,结合自身经验推出了MSP系列新型高效制砂楼设备。
其中,MSP200制砂楼配备了南矿集团自行研发的VSD系列双腔立轴破碎机和HFS/V系列液压高频筛,成砂率和筛分效率更高、更稳定。与普通立轴破碎机相比,VSD系列双腔立轴破碎机的成砂率可提高25.4%,粒径小于5mm的砂中含粉率下降2.6%;HFS/V系列液压高频筛的高频振动器直接作用在筛网上,筛分细料时的处理能力是普通圆振动筛的2.5~3倍。
VSD双腔立轴破碎机

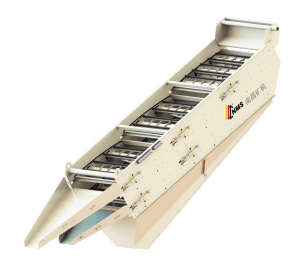

HFS/V液压高频筛

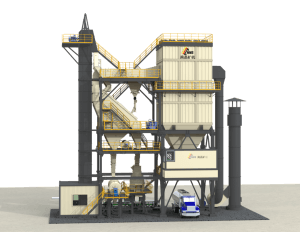

根据来料情况的不同,MSP200制砂楼在不改变整体布置的情况拥有先筛后破和先破后筛两种生产工艺供自由选择,可有效利用系统中各设备的生产能力,同时避免制砂过粉现象,减低系统的负荷情况。
MSP200制砂楼采用独特的雨幕式选粉方式,通过筛分、选粉一体,选粉内部空间大,细粉被充分分散,飞扬充分,分离效率高,同时配备高效变频风机,风量、风速灵活调节,使产品质量得到充分保障。制砂楼使用脉冲布袋收尘系统进行集中收尘,并在楼内多个落料处增加收尘点,使MSP200制砂楼在不单独封装的情况下也能达到环保要求。
布局方面,MSP200制砂楼将筛框不参振的HPS/V液压高频筛布置在楼上,将质量重和易振动的VSD双腔立轴破碎机布置在一楼地面,减少了楼体的承载量,也确保了整个制砂楼相比传统制砂楼更加稳定可靠。此外,制砂楼采用DCS集中控制系统,实现了所有设备集中控制、在线实时监控,楼体采用模块式设计方式,将每个部件合理方划为若干模块,有效减少现场安装难度,缩短安装时间。
值得一提的是,目前南矿集团MSP系列新型高效制砂楼已投入市场数台套,通过对产品处理量、制砂性能等方面的跟踪分析和客户现场使用反馈,证实其各项指标均达到了国内制砂楼的各项要求,并在维护、密封、粉尘处理、成砂率上有着优异表现,赢得了良好的市场口碑。
南矿集团作为国内技术领先的中高端矿机装备供应服务商之一,未来将继续充分发挥示范作用,持续加大新产品研发投入,不断开发技术含量高、附加值高、市场前景好的新产品,促进产业创新驱动发展,为推动经济社会高质量发展作出积极贡献。(刘晓寒)

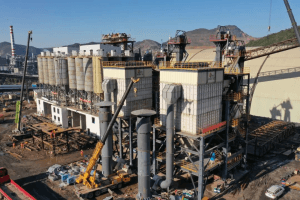

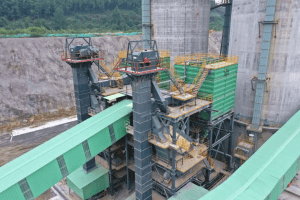

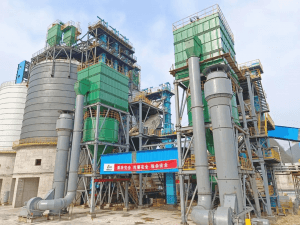

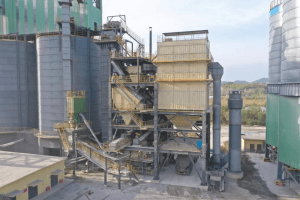

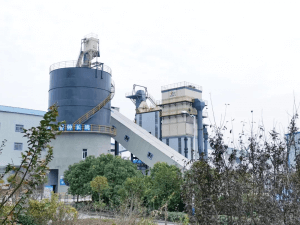

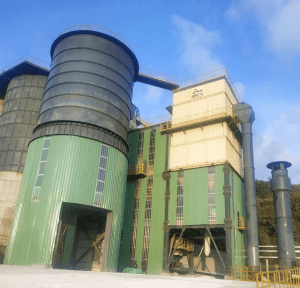

南矿集团MSP系列制砂楼部分应用案例
云南制砂楼项目
型号:南矿集团MSP200V制砂楼
具体设备:VS立轴破碎机1台、VSD双腔立轴破碎机1台、HFS液压高频筛2台、雨幕式选粉系统1套、板链斗式提升机1台、脉冲布袋除尘系统1套
来料:5-31.5mm的石灰岩
安徽机制砂生产线项目
型号:南矿集团MSP200S制砂楼
具体设备:VSD双腔立轴破碎机1台、HFS液压高频筛2台、雨幕式选粉系统1套、板链斗式提升机1台、脉冲布袋除尘系统1套
来料:0-15mm的石灰岩
四川制砂楼项目
型号:南矿集团MSP200V制砂楼(两台套)
单台套具体设备:VS立轴破碎机1台、VSD双腔立轴破碎机1台、HFS液压高频筛2台、雨幕式选粉系统1套、板链斗式提升机1台、脉冲布袋除尘系统1套
来料:0-31.5mm的石灰石
湖北制砂楼项目一
型号:南矿集团MSP250V制砂楼
具体设备:VS立轴破碎机1台、VSD双腔立轴破碎机2台、HFS液压高频筛3台、雨幕式选粉系统1套、板链斗式提升机2台、脉冲布袋除尘系统1套
来料:30mm以下的石屑混合料
湖北制砂楼项目二
型号:南矿集团MSP250V型号制砂楼(两台套)
单台套具体设备:VS立轴破碎机1台、VSD双腔立轴破碎机2台、HFS液压高频筛3台、雨幕式选粉系统1套、板链斗式提升机2台、脉冲布袋除尘系统1套
来料:0-30mm的灰岩
贵州机制砂生产线项目
型号:南矿集团MSP250Z制砂楼(两台套)
具体设备:VS立轴破碎机1台、VSD双腔立轴破碎机1台、HFS高频筛2台、雨幕式选粉系统1套、板链斗式提升机3台、脉冲布袋除尘系统1套
来料:0-35mm的石灰岩
